二线制涡街流量计接线说明

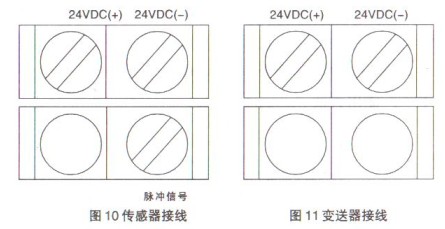

涡街流量计传感器三线制:电源、信号、电源地。采用三芯屏蔽电缆。屏蔽线在传感器一端接外壳地。不得在二次仪表端接大地。三芯分别接电源、信号、(Ω)电源地。见图10
变送器为两线制:采用二芯电缆,涡街“+”、“-”端子分别接+24V及测试仪表信号输入“+”端,信号“-”端与24VDC“-”端链接,该回路输出4~20mA。见图11
性能特点:
