楔形流量计产品型式规格及选型说明

楔形流量计产品型式规格及选型说明

1．  产品型式规格及选型代号

⑴．   A型 （对夹式）

螺纹取压

尺寸：DN15mm～DN80mm













⑵．B型 （螺纹式）

       螺纹取压

       尺寸：DN15mm～DN80mm









⑶    . C型 （焊接式）

       螺纹取压

尺寸：DN15mm～DN80mm





⑷．D型（螺纹取压、法兰连接）

尺寸：

DN15mm～DN300mm















⑸．E型（法兰取压、法兰连接）

    尺寸：

    DN15mm～DN300mm





⑹．F型（一体化变送器安装连接）

    尺寸：

    DN15mm～DN300mm





















 ⑺．G型（一体化安装，适用全系列）

    尺寸：

    DN15mm～DN300mm

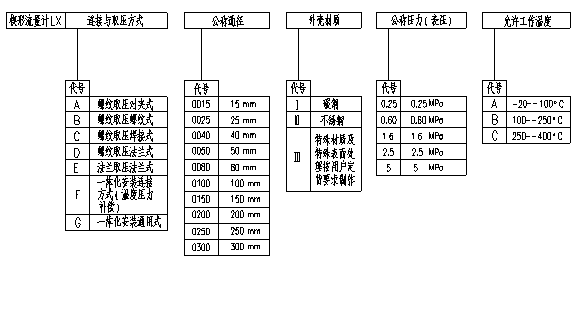

表1. 产品型式规格及选型代号

示例：LXA 040 Ⅱ 0.25 A

LX楔形流量计，螺纹取压对夹式，通径40mm ，外壳材质为不锈钢，公称压力

0.25MPa（表压），允许工作温度-20～100°C。

2．  产品安装尺寸



表2. 产品安装尺寸 (A型)













   表3. 产品安装尺寸（B、C型）

   表4. 产品安装尺寸（D、E、F、G型）





 注：括号内尺寸为D型（螺纹取压法

       兰式）的尺寸

3．  选型说明

⑴. 仪表材质

本产品中的楔块及接头材质均采用不锈钢（1Cr18Ni9Ti或304或316），外壳（法兰、管道）采用碳钢或不锈钢，适用于介质温度400°C以下的非强腐蚀性介质。

当介质工况温度≥400°C时，需根据具体的工况温度、介质的氧化性、腐蚀性，选用更适合的耐热钢种。

当介质工况温度在-20～190°C范围时，宜采用1Cr18Ni9Ti或用户指定的其它耐低温材质。

对于各类酸、碱、盐强腐蚀性介质，其仪表材质需由用户同我公司另行协商确定。

⑵     取压方式

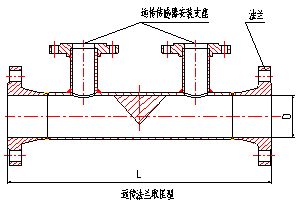

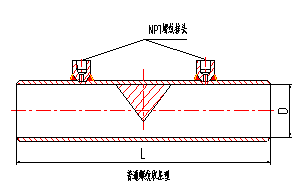

差压的测量，一般都采用普通螺纹取压方式，即在测量管管壁开孔，通过取压接头与导压管相连接。远传法兰取压，适用于不宜直接采用导压管导压的测量场合，如测量重油等粘稠流体或其它极易堵塞取压通道的脏污流体以及其它特殊测量场合。远传取压的传感器安装支座配合尺寸，依所选用的传感器型号规格而定。

   ⑶. 填写订货咨询表

       作为设计选型依据，用户需向我公司提供被测流体性质、工况条件，并填写我

   公司的LX楔形流量计产品订货咨询表。

注：因产品改进，本样本如有变动，恕不另行通知，必要时请与本公司联系。





附表一

LX楔形流量计产品订货咨询表

注 ①：标况界定：温度：20°C，大气压力：0.1013MPa

   ②：混合气体流量，请告知各组分体积浓度或克分子浓度百分率  本文来源：http://www.jslkyb.com/product/ytllyb/5972.html。
