某客户有一水平安装的热水管，热水温度保持在 90 ℃右，常用流量为 15m3/h ，最大流量为28m3/h ，最小流量3m3/h ，管道工作压力为 0.2MPa 。请选用通径合适的涡街流量计。

辅助计算

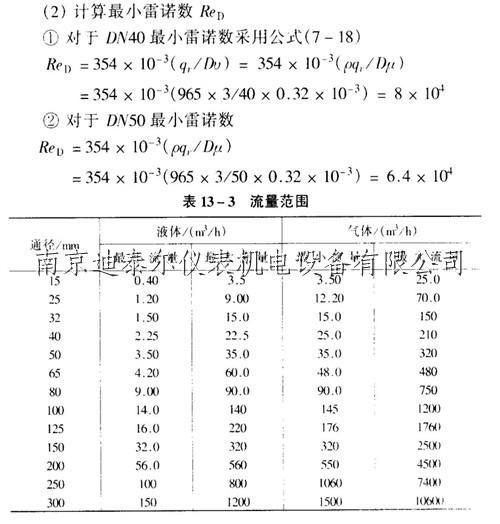

   由有关资料查到热水工作状态密度ρ =965kg/m3 ；热水工作状态下的动力粘度为 0.32mPa · s ，由某制造厂提供的选型本，如表 13 一 3 的数据，根据客户提供的流量范围有以下几种情况需要计算判断：

①由于常用流量为 15m3/h ，对照表 3 一 13 DN40 和 DN50 种流量计都可选用；

②最小流量为 3m3/h 小于 DN50 的最小流量 3.5 m3/h ， DN40 的最少流量为 2.25 m3/h ，从最小流量考虑，选用 DN40 可满足要求。

③最大一流量为 28 m3/h ，大于 DN40 的最大流量（ 22.5 m3/h ）， DN40 达不到要求；而 DN50 的最大流量为 35 m3/h ，可满足要求。

由此可见，仅仅根据提供的数据无法确认哪种流量计更合适，必须进行计算。

    从最小雷诺数来看 DN40 和 DN50 的雷诺数都大于 20000/ ，即涡街流量计的工作都在线性区域内，无法最后确定选用哪种通径的涡街流量计更合适。

(3) 计算最大流量时，不发生气蚀现象的背压

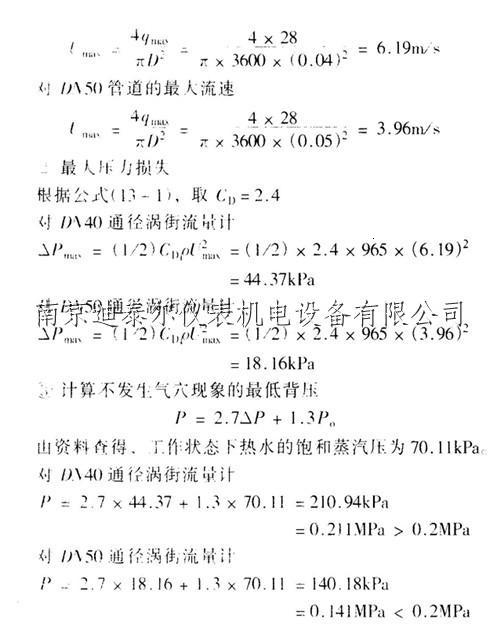

①最大压力损失

对 DN40 管道的最大流速

   由计算可知 , 在最大流量时 DN40 通径涡街流量计的最小背压为 0.211Mpa ，大于实际工作压力，因此有发生气穴现象的危险。而 DN50 通径的涡街流量计最小背压为 0.142Mpa ，小于实际工作压力，可以避免发生气穴现象。

    由此决定选用 DN50 通径的涡街流量计。至于 DN50 的最小流量 3.5 m3/h 比实际最小流量 3 m3/h 大一点，但经计算最小流量 3 m3/h 时， DN50 的流速为 0.42m/s. 由于在一般情况下，各制造厂都留有一定的余量 （ 10%-15% ），对 0.4m/s 的流量测量应该不成问题。
