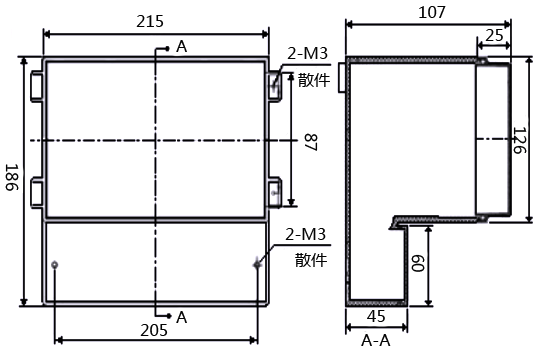

经济型分体式超声波液位计控制表尺寸
经济型分体超声波液位计接线图
用螺丝刀逆时针拧开控制表下部盖板即可看见仪表的接线板,如下图所示:
接线柱说明:
①L/+和N/-:接电源AC220V或DC24
②SPDT1、SPDT2、SPDT3和SPDT4:开关量报警输出;SPDT1为第一继电器报警输出;SPDT2为第二继电器报警输出;SPDT3为第三继电器报警输出;SPDT4为第四继电器报警输出。
③RS485:RS485通讯接线柱;
④4-20mA:OUT1为第一路4-20mA输出,OUT2为第二路4-20mA输出;“+”为输出正极,“-”为输出负极。
⑤TPS01:温度传感器接线柱;VCC接温度传感器红线,DIO接温度传感黄线,GND温度传感接黑线。
⑥XPS01和XPS02:换能器1和换能器2接线柱;“XPS01+”接1#换能器高频线,“XPS01-”接1#换能器屏蔽线;“XPS02+”接2#换能器高频线,“XPS02-”接2#换能器屏蔽线。
控制表按键说明
控制表键盘由4个键组成,按击按键,仪表进入参数设置状态。
[Mode]键:模式键。在仪表正常工作时,用“感应笔”点击该键可进入参数设置菜单;在菜单中,用“感应笔”点击该键,则可退出本级菜单,退回到上一级菜单。
[▲]键:上翻键和加法键。在菜单中,该键做上翻键用;在更改数据时,该键做加法键用。
[▼]键:下翻键和减法键。在菜单中,该键做下翻键用;在更改数据时,该键做减法键用。
[OK]:确认键和移位键。在菜单中,该键做确认键用;在更改数据时做后移键用。
